ASGUARD IV

Advanced Security Guard V4

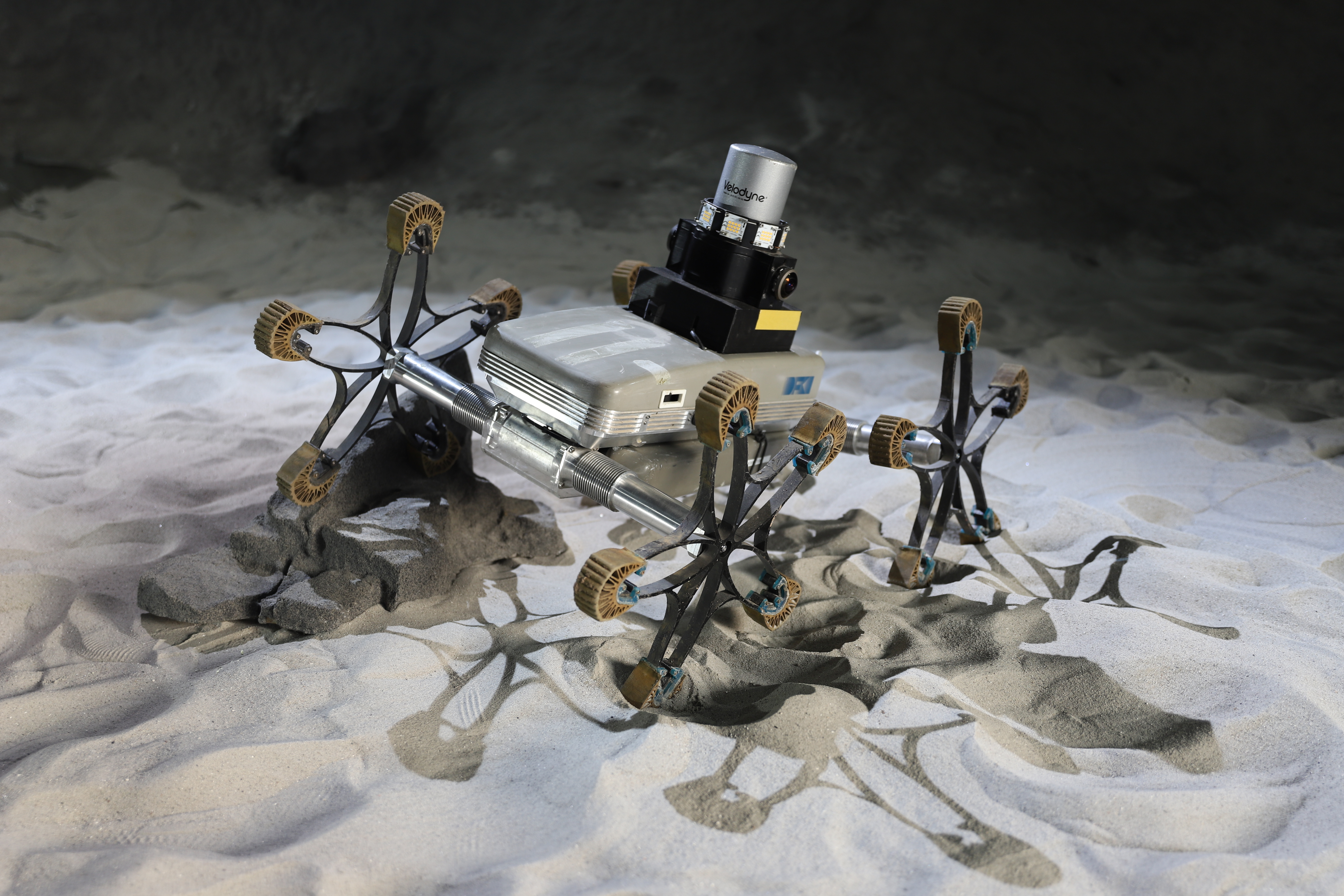

Asguard V4 in der Weltraum-Explorationshalle (Foto: Thomas Frank, DFKI)
Asguard V4 in der Weltraum-Explorationshalle (Foto: Thomas Frank, DFKI)
Ansprechpartner/in:

Technische Details

Größe: Bounding-Box: (935mm x 560mm x 500mm), Achsabstand: 520mm, Raddurchmesser: 416mm
Gewicht: 16Kg
Stromversorgung:
Lithium Polymer Batterien: 4 x Kokam 15V 5000mAh
Antrieb/ Motoren:
DC-Motor: Faulhaber 3863 024 CR + Planetengetriebe 66:1
Sensoren:
- 360° Laser Scanner: Velodyne 32 Lidar
- Stereo Kamera: 2 x Entaniya Fisheye 220
- IMU: Xsens Mti-28A53G35
- Optisch inkrementell Encoder Agilent AEDB-9140
- GPS mit RTK-Korrektur (optional)
Kommunikation:
Mobile Router: ASUS WL-330N3G, Long Range radio RF Modem: AMBER Wireless AMB8385
Computer:
Embedded PC Quad Core i7

Organisatorische Details

Fördergeber: Bundesministerium für Wirtschaft und Klimaschutz
Förderkennzeichen: Gefördert von der Raumfahrt-Agentur des Deutschen Zentrums für Luft- und Raumfahrt e.V. mit Mitteln des Bundesministeriums für Wirtschaft und Klimaschutz (BMWi) aufgrund eines Beschlusses des Deutschen Bundestages. Förderkennzeichen: 50 RA 0907
Anwendungsfelder: Weltraumrobotik
SAR- & Sicherheitsrobotik
Verwandte Projekte: RoLand
Agricultural Robotics (10.2021- 09.2025)
Persim
Perzeption für Ressourcen Identifizierung und Langzeit Simulationsfähige Umgebungsdarstellung (07.2022- 12.2024)
INSYS
Interpretable Monitoring Systems (12.2020- 06.2023)
TESTUDO
Autonomer Schwarm heterogener Ressourcen zum Schutz von Infrastrukturen durch Vorhersage und Prävention von Bedrohungen (10.2023- 09.2026)
ROMATRIS
Robotischer Materialtransport in Schadenslagen (09.2021- 08.2025)
SAMLER-KI
Semi-Autonomer Microrover für Lunare Exploration mit Künstlicher Intelligenz (11.2022- 10.2025)
RoLand
Robotik in der Landwirtschaft (10.2021- 09.2025)
TRAILER
Ein Verbund von Roversystemen für Lunare Erkundungs- und Beprobungsmissionen (09.2019- 08.2021)
SEARCH
Surface Exploration Android Remotely Controlled by Humans (08.2020- 01.2022)
Skylight
Micro-Rover zur sicheren Erkundung von Lavahöhlen (07.2020- 10.2020)
Entern
Umgebungsmodellierung und Navigation für robotische Weltraum-Exploration (10.2014- 12.2017)
iMoby
Intelligent Mobility (04.2009- 06.2012)
TransTerrA
Semi-autonome kooperative Exploration planetarer Oberflächen mit Errichtung einer logistischen Kette sowie Betrachtung terrestrischer Anwendbarkeit einzelner Aspekte (05.2013- 12.2017)
Verwandte Robotersysteme: ASGUARD III
Advanced Security Guard V3
ASGUARD II
Advanced Security Guard V2
ASGUARD I
Advanced Security Guard V1
Verwandte Software: MARS
Machina Arte Robotum Simulans
Phobos
Ein Blender-Add-On zum Editieren und Export von Robotermodellen für die MARS-Simulation
Rock
Robot Construction Kit

Systembeschreibung

3D Modell des Asguard v4 Systems (Foto: Raúl Domínguez, DFKI)

Der Asguard v4 ist ein Bein-Rad Hybrid für den Einsatz in schwierigem Außengelände. Das System ist auf Basis seiner Vorgänger in der Asguard Reihe entwickelt worden. Gerade im Bereich der Modularität hebt sich der Asguard v4 gegenüber den anderen Systemen der Reihe ab. Der Asguard verfügt weiterhin über einen Leistungsstarken on-board Rechner, der ihn in die Lage versetzt sich mit Hilfe der Sensoren (Laser-Range-Finder, Kameras, IMUs) selbständig in unbekanntem Gelände zu bewegen. Asguard v4 ist dabei nicht auf eine externe Stromversorgung angewiesen, sondern kann sich durch die mitgeführten Akkus für mehrere Stunden versorgen. Das System kann per Videoübertragung durch einen menschlichen Operator ferngesteuert werden, oder aber autonom Wegpunkte abfahren und dabei lokalen Hindernissen ausweichen. Die Leistungsstarken Antriebe des Asguard ermöglichen das Mitführen einer Payload von mehreren kg.

Videos

Feldtests während des Projekts Persim bei der Vulcano Summer School 2023

Video-Vorschaubild
Durch das Abspielen des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.

Asguard v4 während der Sommerschule in Vulcano 2023. Der Rover war an verschiedenen autonomen Navigationstests und Datensammlungen beteiligt.

Feldtests während des Projekts ENTERN

Video-Vorschaubild
Durch das Abspielen des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.

Autonome und ferngesteuerte Navigation in einer Lavaröhre während der finalen Feldtests des Projekts Entern im Jahr 2017

ASGUARD v4

Video-Vorschaubild
Durch das Abspielen des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.

ASGUARD bei ersten Tests im Gelände
